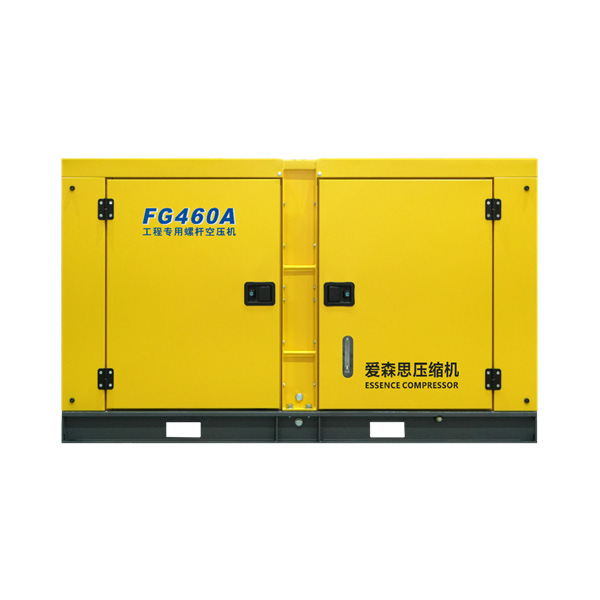

FG系列工程专用螺杆空压机
工作压力：0.7~1.25 MPa
排 气 量 ：1.85~32.0 m³/min
功率范围：15~185 kW
排 气 量 ：1.85~32.0 m³/min
功率范围：15~185 kW
| 机型 | FG85A | FG130A | FG220A | FG360A | FG460A | FG760A | FG860A | FG1060A | ||
| 冷却方式 | 风冷式 | |||||||||
|
排气压力/排气量 [m3/min/MPa(G)] |
0.7 | 2.55 | 3.65 | 6.70 | 10.7 | 14.1 | 21.1 | 25.2 | 32.0 | |
| 0.8 | 2.40 | 3.60 | 6.30 | 9.6 | 12.8 | 21.0 | 24.0 | 30.4 | ||
| 1.0 | 2.05 | 3.40 | 5.75 | 8.8 | 11.6 | 20.6 | 21.0 | 27.4 | ||
| 1.25 | 1.85 | 3.00 | 5.05 | 8.1 | 10.3 | / | 18.3 | 24.8 | ||
| 原动机 | 型号 | YE3-160M2-2 | YE3-180M-2 | YE3-200L2-2 | YK225M1-4 | YK250M1-4 | YE280M-2 | YE280M-2 | YE3-315L2-4 | |
| 功率(kW) | 15 | 22 | 37 | 55 | 75 | 110/120/138 | 132 | 185 | ||
| 转速(rpm) | 2945 | 2960 | 2970 | 1480 | 1475 | 2975 | 2975 | 1485 | ||
| 满载电流(A) | 33.5 | 48 | 76 | 118 | 167 | 270/270/298 | 317 | 403 | ||
| 起动方式 | Y-△ | Y-△ | Y-△ | Y-△ | Y-△ | Y-△ | Y-△ | Y-△ | ||
| 电压/频率(V/Hz) | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | ||
| 防护等级 | IP55 | IP55 | IP55 | IP23 | IP23 | IP23 | IP23 | IP55 | ||
| 绝缘等级 | F级（F Class） | F级（F Class） | F级（F Class） | F级（F Class） | F级（F Class） | F级（F Class） | F级（F Class） | F级（F Class） | ||
| 电机重量(kg） | 154 | 169 | 239 | 374 | 505 | 820/820/835 | 835 | 1164 | ||
| 传动方式 | 联轴器传动 | |||||||||
| 噪声(dBA） | 75±3 | 75±3 | 75±3 | 75±3 | 75±3 | 80±3 | 80±3 | 80±3 | ||
| 排风扇 | 型号 | FZL500-H5P35S4Q | FZL500-H5P35S4Q | FZL600-H5P30S4Q | FZL650-H9P40S6Q | FZL650-H9P40S6Q | FZL800-H9P45S6Q | FZL800-H9P35S4Q | FZL800-H9P35S4Q | |
| 风量(m3/h) | 5300 | 5300 | 10500 | 13500 | 13500 | 18800 | 27000 | 27000 | ||
| 静压(Pa) | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 | ||
| 功率(kW) | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 2.2 | 3.5 | 3.5 | ||
| 电压/频率(V/Hz) | 380/50 | |||||||||
| 外形尺寸 | 长(mm) | 1600 | 1600 | 1850 | 2200 | 2200 | 2350 | 2750 | 3100 | |
| 宽(mm) | 950 | 950 | 1090 | 1150 | 1150 | 1350 | 1450 | 1500 | ||
| 高(mm) | 995 | 995 | 1110 | 1340 | 1340 | 1620 | 1620 | 1660 | ||
| 净重(kg) | 480 | 600 | 920 | 2100 | 2150 | 2950 | 3200 | 4020 | ||
